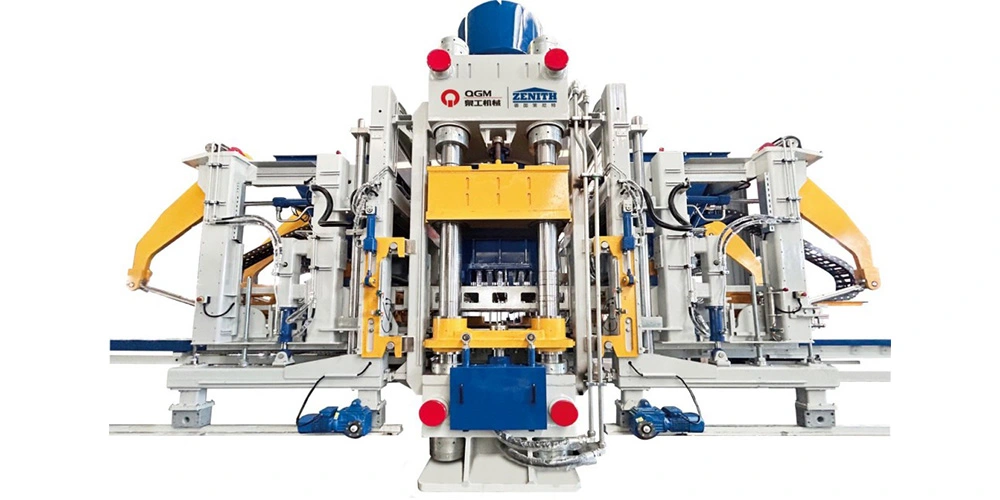

Máy làm khối bê tông thủy lực tự động cho các sản phẩm bê tông

Được xây dựng dựa trên kiến ​​trúc cơ khí, thủy lực và điện tích hợp, dòng VP kết hợp khung máy có độ bền cao, máy ép thủy lực có trọng tải lớn, rung servo và tự động hóa thông minh. Các bộ phận được quốc tế công nhận được sử dụng trong các hệ thống quan trọng để hỗ trợ hoạt động ổn định và hiệu suất tạo hình nhất quán.

Với ba cấu hình lực ép—600, 900 và 1.500 tấn—dòng ZN-VP cung cấp giải pháp có thể mở rộng cho các nhà sản xuất sản phẩm bê tông với các yêu cầu sản xuất và thông số kỹ thuật sản phẩm khác nhau.
Máy đặc biệt phù hợp với các ứng dụng mà áp lực tạo hình, khả năng thích ứng của vật liệu và tính linh hoạt của sản phẩm là quan trọng. Tùy thuộc vào model đã chọn, cấu hình khuôn và thiết lập sản xuất, máy có thể sản xuất:
●Khối bê tông tiêu chuẩn
●Khối rỗng
●Khối lát đường
●Lề đường
●Sản phẩm bê tông giả đá
●Sản phẩm cảnh quan
●Khối bảo vệ mái dốc tiết kiệm nước
●Sản phẩm bê tông ốp tường và trang trí

Dòng ZN-VP cũng hỗ trợ việc tận dụng các nguyên liệu thô dạng hạt mịn và chất thải rắn khác nhau, bao gồm chất thải xây dựng, chất thải rắn luyện kim, chất thải mỏ, bột đá, bùn và bùn rửa cát, tùy thuộc vào việc chuẩn bị vật liệu thích hợp và thiết kế hỗn hợp.

Điều này làm cho dòng ZN-VP trở thành một lựa chọn phù hợp cho các dự án sản xuất gạch bê tông tập trung vào tái chế chất thải rắn và các sản phẩm bê tông có giá trị gia tăng.

Thông số kỹ thuật máy khối

Điểm nổi bật về mặt kỹ thuật

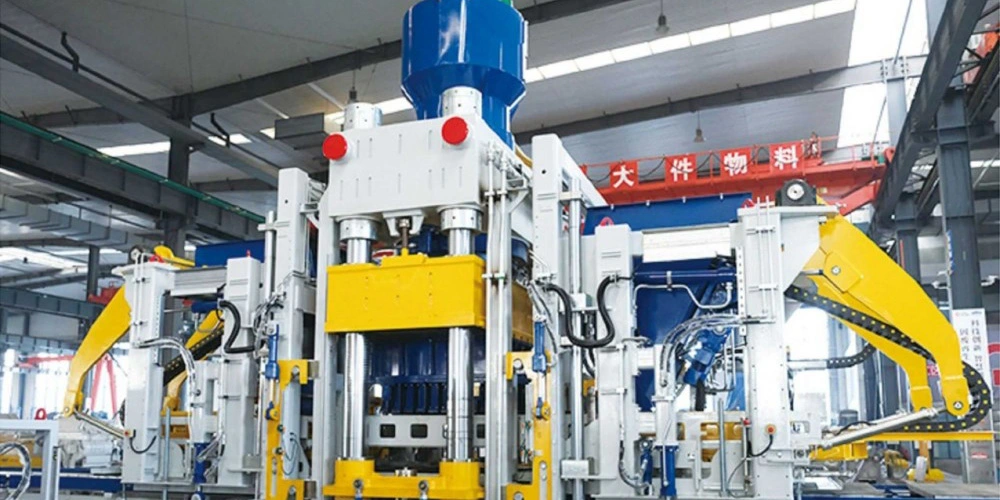

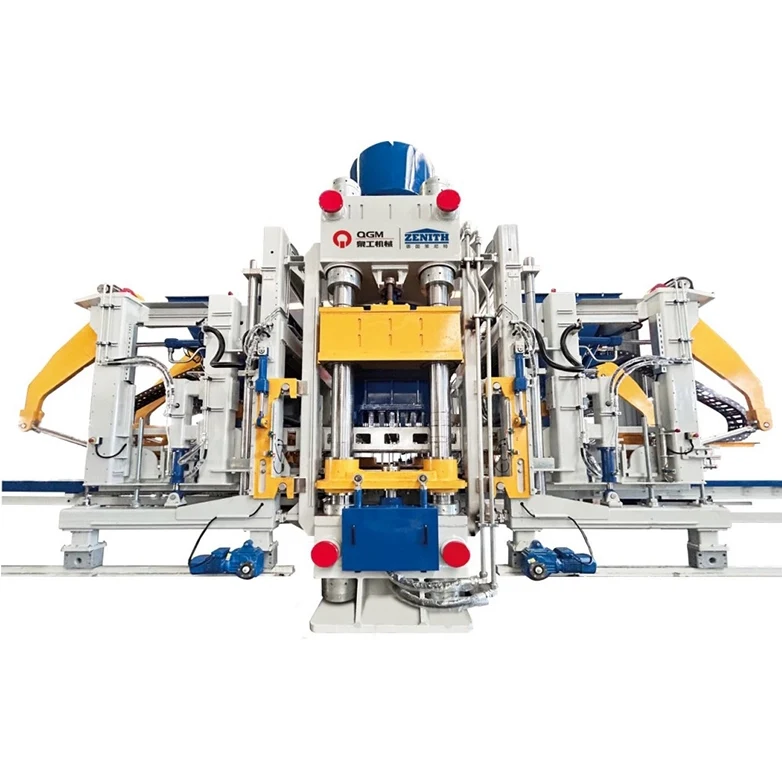

1. Khung máy cường độ cao để tạo hình ổn định

Khung máy chính được sản xuất từ ​​các phần thép có hình dạng đặc biệt và tích hợp công nghệ thiết kế kết cấu đã được cấp bằng sáng chế.
Khung hàn được xử lý giảm ứng suất rung để cải thiện độ ổn định của cấu trúc. Các cột có đường kính lớn cung cấp sự hỗ trợ và hướng dẫn trong quá trình đóng khuôn, giúp duy trì vị trí khuôn chính xác trong suốt quá trình tạo hình.
Hệ thống đúc áp dụng đồng bộ hóa cơ học để phối hợp giải phóng khuôn và hỗ trợ tạo hình sản phẩm nhất quán.
Đối với sản xuất khối bê tông áp suất cao, kết cấu máy cứng chắc là điều cần thiết để duy trì chuyển động khuôn ổn định và các điều kiện tạo hình có thể lặp lại.

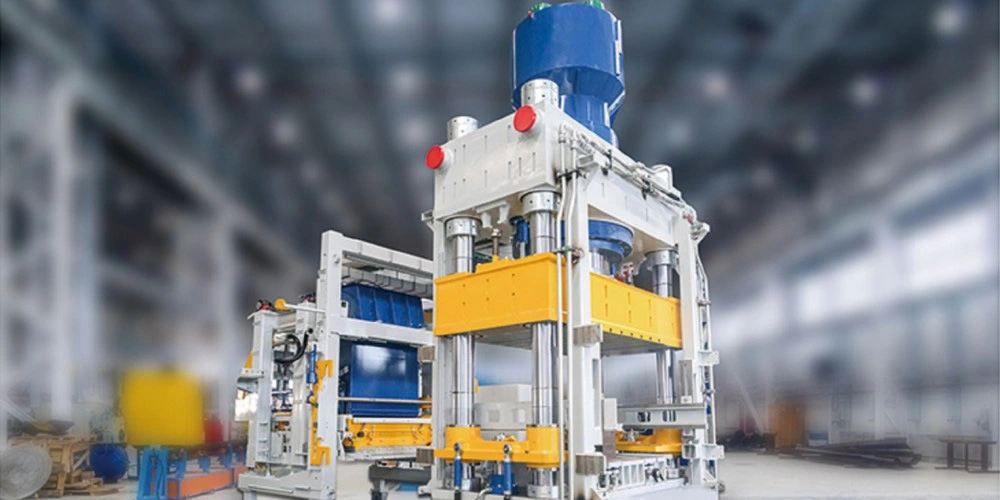

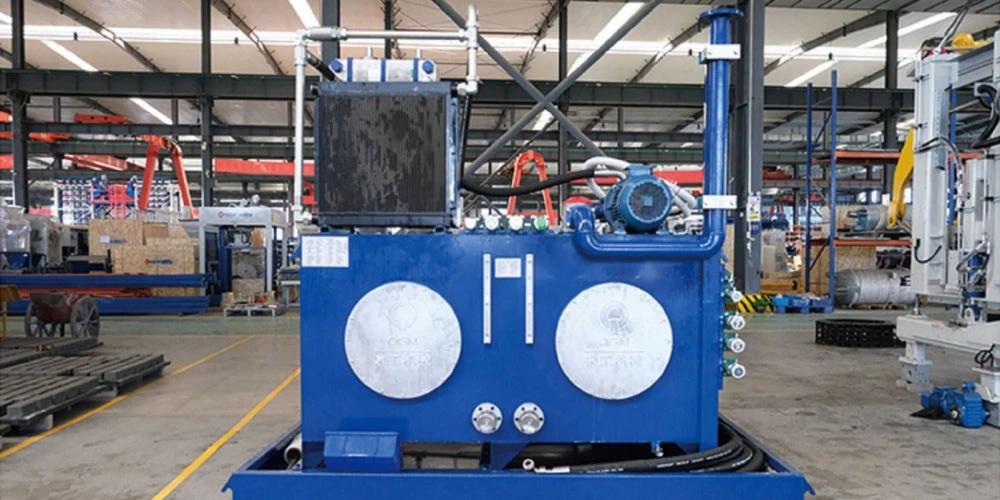

2. Hệ thống ép thủy lực trọng tải lớn

Hệ thống tạo hình thủy lực là một trong những tính năng nổi bật của dòng ZN-VP.
Ba model này cung cấp lực ép chính tối đa lần lượt là 600, 900 và 1.500 tấn. Xi lanh chính có đường kính lớn tạo ra lực tạo hình cần thiết để sản xuất sản phẩm bê tông áp lực cao.
Máy bơm và van thủy lực thương hiệu quốc tế được sử dụng trong hệ thống thủy lực. Tốc độ ép, áp suất và hành trình có thể được điều chỉnh theo yêu cầu của sản phẩm và quy trình.
Điều này cho phép cấu hình quá trình tạo hình cho các loại sản phẩm và đặc tính vật liệu khác nhau.
Cấu hình thủy lực áp suất cao đặc biệt phù hợp với các nhà sản xuất sản xuất các sản phẩm bê tông đặc hoặc làm việc với hỗn hợp chứa bột mịn và vật liệu có nguồn gốc từ chất thải rắn.

3. Công nghệ rung servo của Đức

Dòng ZN-VP tích hợp công nghệ rung servo tiên tiến của Đức.
Động cơ servo cung cấp phản ứng nhanh và kiểm soát chính xác các thông số rung, cho phép điều chỉnh lực kích thích và hiệu suất rung theo yêu cầu sản xuất.
So với điều khiển rung cố định, công nghệ servo mang lại sự linh hoạt cao hơn khi chuyển đổi giữa các loại sản phẩm và công thức vật liệu khác nhau.
Quá trình rung được kiểm soát hỗ trợ quá trình nén bê tông và giúp duy trì các điều kiện tạo hình sản phẩm ổn định.
Công nghệ tạo khối bê tông rung động servo đặc biệt có giá trị khi dây chuyền sản xuất cần đáp ứng nhiều thông số kỹ thuật của sản phẩm thay vì chạy liên tục một sản phẩm được tiêu chuẩn hóa.

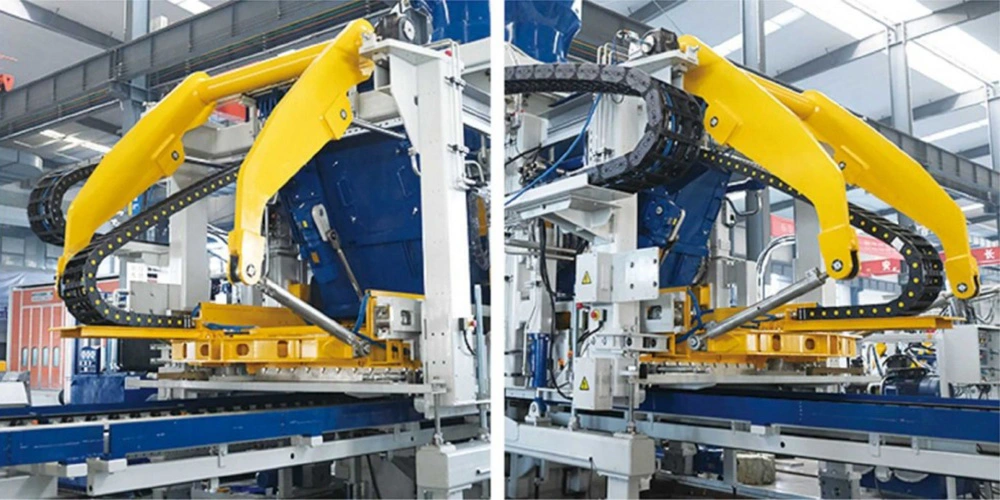

4. Hệ thống cấp liệu bằng cánh tay xoay được thiết kế để bảo trì dễ dàng hơn

Hệ thống cấp nguyên liệu sử dụng cấu hình cánh tay đòn chắc chắn để phân phối nguyên liệu đồng đều.
Bánh xe dẫn hướng có đường kính lớn hỗ trợ chuyển động trơn tru của xe cấp liệu, trong khi các tấm chống mài mòn có thể thay thế được lắp đặt trên các bề mặt tiếp xúc chính để đơn giản hóa việc bảo trì.
Nền tảng cấp liệu cũng sử dụng các bộ phận mài mòn có thể thay thế được. Khóa thủy lực cho phép mở và cố định bộ phận cấp liệu trong quá trình kiểm tra, vệ sinh và bảo trì.

Thiết kế này giúp tiếp cận dễ dàng hơn các bộ phận bị mòn và giúp giảm độ phức tạp của công việc bảo trì thông thường.

5. Tích hợp ép tĩnh và tạo hình rung

Dòng ZN-VP kết hợp hai cơ chế tạo hình: Ép tĩnh áp suất cao + rung servo.
Hệ thống thủy lực cung cấp lực tạo hình chính, trong khi hệ thống rung hỗ trợ nén vật liệu trong quá trình đúc.
Theo cấu hình kỹ thuật ban đầu, hệ thống cung cấp lực ép chính lên tới 900 hoặc 1.500 tấn và lực rung 120 kN trên các mẫu tương ứng.
Công nghệ kết hợp này nhằm giải quyết các yêu cầu tạo hình của các sản phẩm bê tông chế biến khô sử dụng cả vật liệu thải rắn thô và vật liệu bột siêu mịn.

Nó có thể được áp dụng để sản xuất:
●Máy lát bê tông dạng đá
●Sản phẩm lát đường thấm nước
●Lề đường
●Khối bê tông thông thường
●Sản phẩm bê tông cảnh quan
●Các sản phẩm bê tông theo yêu cầu khác

Đối với các dự án yêu cầu cả sự đa dạng của sản phẩm và tính linh hoạt của vật liệu, cấu hình ép và rung kết hợp cung cấp giải pháp thay thế cho các hệ thống tạo hình chỉ có áp suất tĩnh hoặc chỉ có rung thông thường.

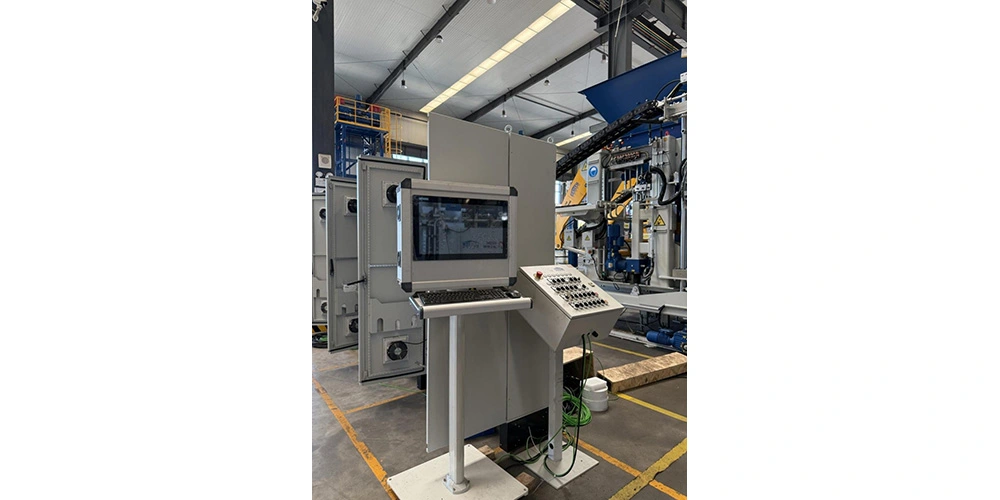

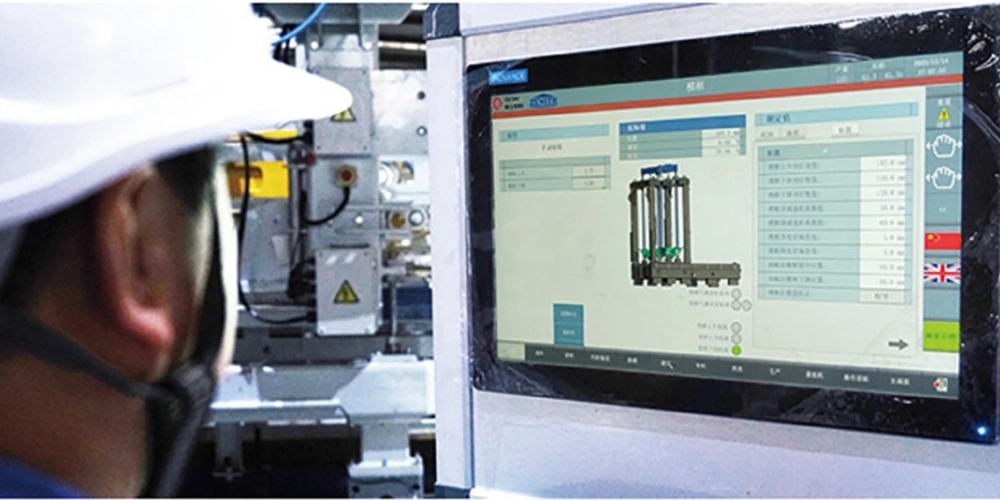

6. Điều khiển tự động để quản lý sản xuất nhất quán hơn

Dòng ZN-VP tích hợp công nghệ tự động hóa của Đức với giao diện người-máy trực quan.
Hệ thống điều khiển điều phối các quá trình tạo hình của máy đồng thời cung cấp cho người vận hành giao diện rõ ràng để quản lý sản xuất.

Các chức năng chính bao gồm:
●Quản lý công thức sản xuất
●Quản lý thông số vận hành
●Giám sát trạng thái thiết bị
●Thu thập dữ liệu sản xuất
●Điều khiển vận hành máy
●Thông tin thiết bị trực quan

Bằng cách giảm sự can thiệp thủ công không cần thiết, kiến ​​trúc điều khiển tích hợp giúp người vận hành quản lý các thông số sản xuất một cách nhất quán hơn.
Đối với dây chuyền sản xuất gạch bê tông tự động, điều khiển tập trung cũng cung cấp giao diện rõ ràng hơn giữa máy ép gạch và thiết bị thượng nguồn hoặc hạ nguồn.

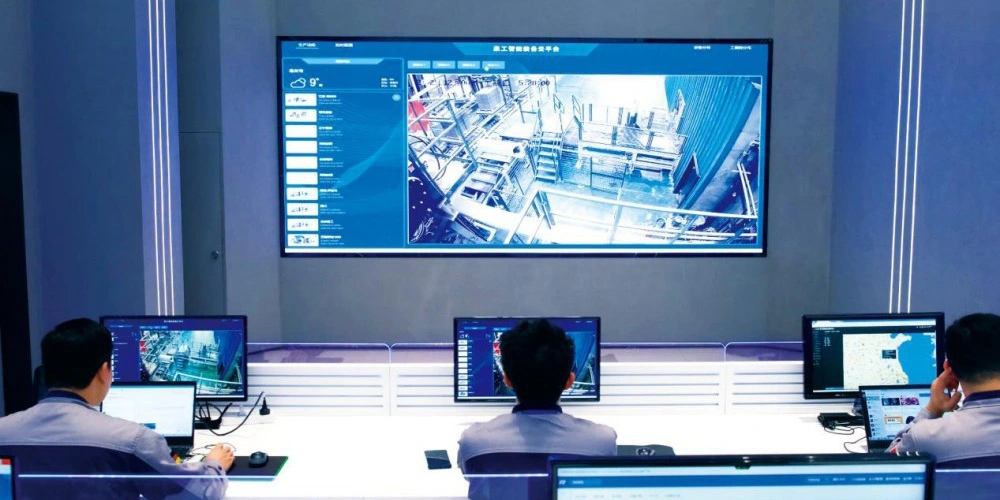

7. Nền tảng dịch vụ đám mây thiết bị thông minh

Nền tảng dịch vụ đám mây thiết bị thông minh QGM mở rộng khả năng quản lý máy ra ngoài tủ điều khiển cục bộ.
Nền tảng này tích hợp điện toán đám mây, truyền thông dữ liệu, mô hình hóa thiết bị, trí tuệ nhân tạo, mạng thần kinh mờ và công nghệ dữ liệu lớn để thu thập và phân tích thông tin vận hành thiết bị cũng như mô hình sử dụng.

Tùy thuộc vào cấu hình và ủy quyền hệ thống, nền tảng này hỗ trợ:
●Giám sát thiết bị trực tuyến
●Điều khiển thiết bị từ xa
●Hỗ trợ kỹ thuật từ xa
●Phát hiện lỗi dự đoán
●Chẩn đoán lỗi
●Đánh giá tình trạng thiết bị
●Báo cáo hoạt động tự động
●Phân tích dữ liệu thiết bị

Điều này tạo ra kết nối kỹ thuật số giữa máy tạo khối và các chức năng dịch vụ dựa trên đám mây.
Đối với các nhà sản xuất khối ở nước ngoài, việc giám sát thiết bị dựa trên đám mây có thể cung cấp thêm một lớp hỗ trợ khi thiết bị sản xuất nằm xa trung tâm dịch vụ kỹ thuật của nhà sản xuất.
Phương pháp tiếp cận dịch vụ đám mây và thiết bị thông minh của QGM phù hợp với sự phát triển rộng rãi hơn của thiết bị tạo khối được kết nối kỹ thuật số và hệ thống sản xuất thông minh.

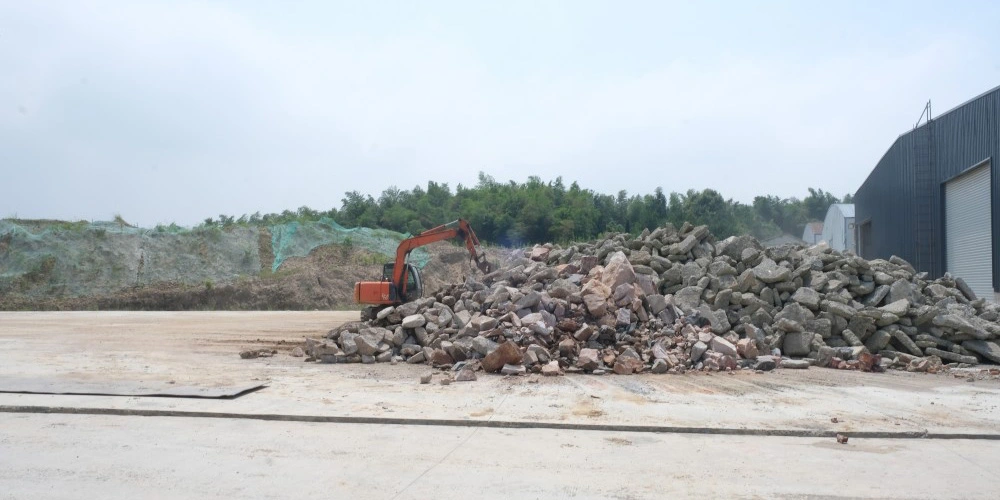

8. Tái chế chất thải rắn để sản xuất sản phẩm bê tông

Một trong những đặc điểm ứng dụng chính của dòng ZN-VP là khả năng thích ứng với các nguyên liệu thô khác nhau.
Tùy thuộc vào đặc tính vật liệu, quá trình sơ chế và thiết kế phối trộn, máy có thể sử dụng với các loại vật liệu như:

Vật liệu thải rắn
●Rác thải xây dựng ●Chất thải rắn luyện kim
●Chất thải mỏ
●Bột đá
●Bùn
●Bùn rửa cát

Tỷ lệ và công thức nguyên liệu thực tế phải được xác định theo tính chất vật lý và hóa học của nguyên liệu sẵn có tại địa phương.

Sản phẩm bê tông
Máy có thể được cấu hình để sản xuất:
●Khối bê tông tiêu chuẩn
●Khối rỗng
●Khối lát đường
●Máy lát đường thấm nước
●Lề đường
●Sản phẩm bê tông giả đá
●Sản phẩm cảnh quan
●Khối bảo vệ mái dốc
●Sản phẩm bê tông trang trí tường

Điều này làm cho dòng ZN-VP phù hợp với các dự án tái chế chất thải rắn với mục tiêu là biến vật liệu thải được xử lý đúng cách thành các sản phẩm bê tông có thể bán được trên thị trường.

9.Được thiết kế để sản xuất sản phẩm bê tông linh hoạt

ZN600VP, ZN900VP và ZN1500VP cung cấp ba cấu hình thiết bị khác nhau trong cùng một khái niệm tạo hình thủy lực.
Việc lựa chọn mô hình phù hợp phụ thuộc vào các yếu tố như:
●Lực ép cần thiết
●Kích thước pallet
●Kích thước sản phẩm
●Phạm vi sản phẩm
●Đặc tính nguyên liệu thô
●Cấu hình khuôn
●Quy mô sản xuất bắt buộc
●Không gian nhà máy sẵn có
●Cấu hình dòng hoàn chỉnh

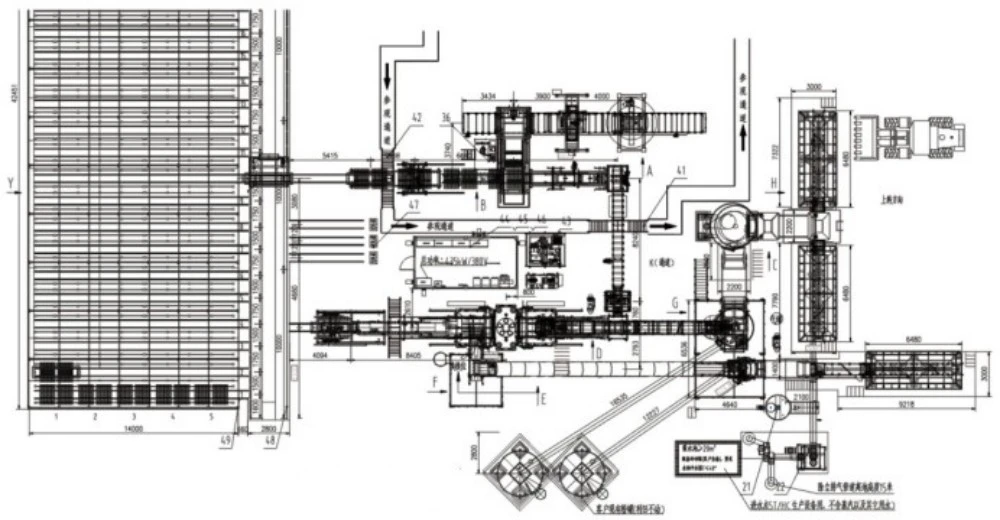

Bố trí dây chuyền sản xuất

Khối mẫu và ứng dụng

Video
