Máy đặt gạch di động là máy làm gạch. Nó rất dễ vận hành và phù hợp cho các nhà máy gạch nhỏ. Nó di chuyển cùng với sự thay đổi của địa điểm làm việc. Thiết bị này không yêu cầu pallet. Những viên gạch ép được đặt tại công trường khi máy gạch di chuyển, tiết kiệm rất nhiều chi phí pallet nhưng diện tích công trường cần phải đủ rộng. Máy đặt gạch di động sử dụng hệ thống điều khiển thông minh PLC tiên tiến, có thể thực hiện đối thoại giữa người và máy, vận hành hoàn toàn tự động, phân tích tín hiệu ngẫu nhiên, chẩn đoán lỗi tự động và cài đặt các thông số khác nhau. Máy này có ưu điểm là cấu trúc đơn giản và nhỏ gọn, vận hành dễ dàng, bảo trì dễ dàng, tiêu thụ điện năng thấp và sản lượng cao.
Video sản phẩm

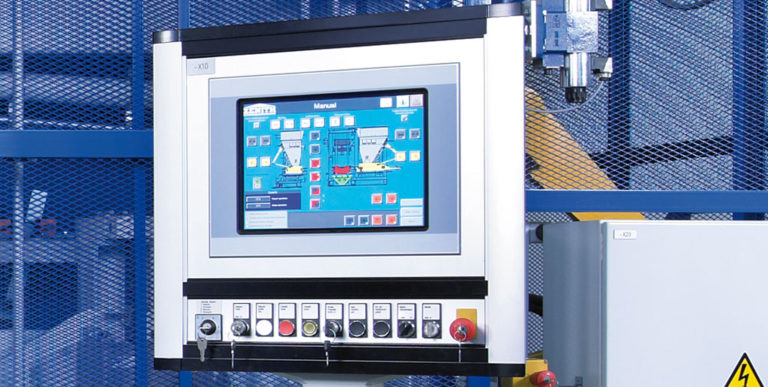

cácBảng điều khiển cảm ứng điều khiển bằng menu, tự giải thíchgiúp cho việc vận hành máy trở nên rất dễ dàng. Các thông số sản xuất cho các loại khuôn và chương trình sản xuất khác nhau được nhập và lưu bằng cách sử dụng các mặt nạ menu được sắp xếp hợp lý. Một SPS nhanh của Siemens được sử dụng để xử lý tín hiệu nội bộ.

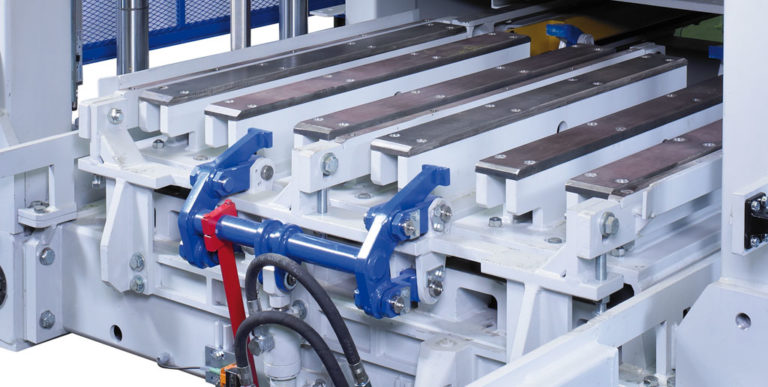

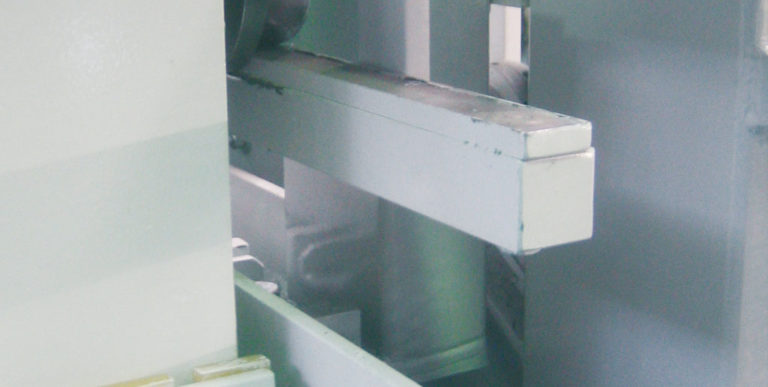

Các cột và vòng bi dẫn hướng có kích thước lớn, được hỗ trợ bởi sự đồng bộ hóa các chuyển động thông qua xích và trục đòn bẩy, đảm bảodẫn hướng khuôn và đầu giả mạo an toàn và chính xác. Đo đường dẫn kỹ thuật số thông qua bộ mã hóa tuyến tính có sẵn tùy chọn.

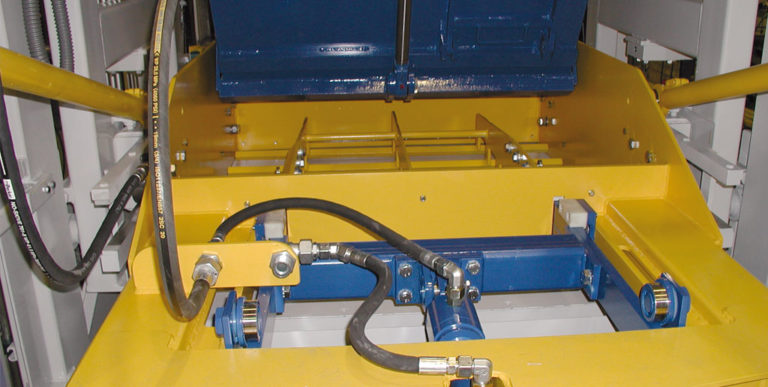

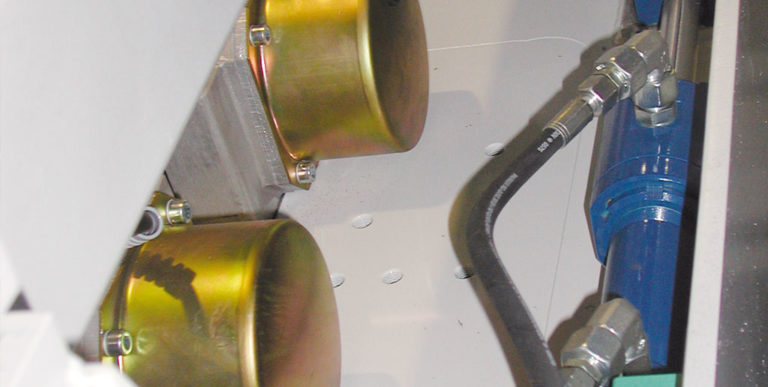

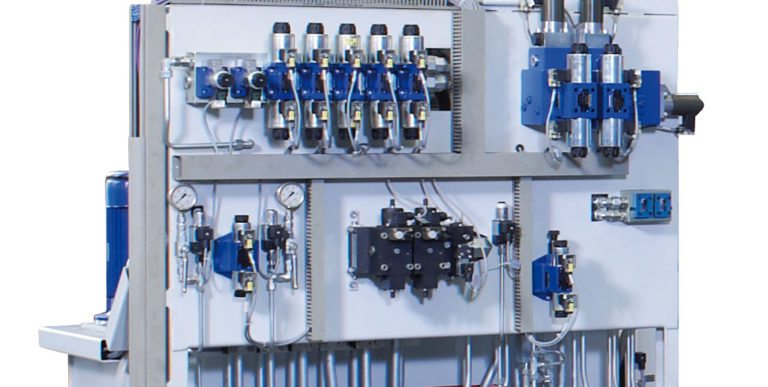

Các chuyển động chính của máy (chuyển động của bàn rung, nâng đầu khuôn và đầu giả và chuyển động của ngăn đựng thức ăn) được dẫn động bởixi lanh thủy lực, được phát triển bởi ZENITH và được kích hoạt thông qua các van tỷ lệ. Các sản phẩm có thể được đặt xuống trong quá trình tháo khuôn với tốc độ giảm dần được kiểm soát.
Đầu giả mạo chính có thể được trang bị mộtthiết bị thay đổi nhanh vận hành bằng thủy lựcđể thay đổi khuôn nhanh. Đối với các loại đá lề đường được sản xuất theo chiều ngang với hướng đổ đầy, máy có thể tùy chọn được trang bị thiết bị đầu xáo trộn xoay để dễ dàng làm sạch các thanh kiếm đầu xáo trộn bằng cách sử dụng bàn chải ngăn kéo nạp.
Để tăng công suất của máy, có thể trang bị thêm cácgói "Tốc độ & Tiện nghi" tùy chọn. Gói này bao gồm bộ điều khiển và hệ thống thủy lực với hiệu suất cao hơn, hệ thống đo đường dẫn kỹ thuật số cho tất cả các trục chuyển động chính, thiết bị thay đổi nhanh đầu giả mạo và ngăn kéo cấp bê tông phía sau có lưới vận hành bằng thủy lực.
Khi làm việc mà không có bộ phận trộn mặt, máy có thể được trang bị mộtthiết bị chèn lõi polystyreneđể sản xuất các khối cách nhiệt hoặc với mộtbàn chải xoayđể quét các bề mặt khối.
Dữ liệu kỹ thuật
| Đặc trưng | |
| Phễu vật liệu cơ bản | 1.200L |
| Hộp cấp liệu vật liệu cơ bản | 2.000L |
| Phễu sắc tố | 800L |
| Hộp đựng bột màu | 2.000L |
| Chiều cao nạp tối đa của bộ nạp | 2.800mm |
| Kích thước hình thành | |
| Chiều dài hình thành tối đa | 1.240mm |
| Chiều rộng định hình tối đa (sản xuất trên bàn rung) | 1.000mm |
| Chiều rộng hình thành tối đa (sản xuất trên mặt đất) | 1.240mm |
| Chiều cao sản phẩm | |
| Sản xuất nhiều lớp | |
| Chiều cao sản phẩm tối thiểu (sản xuất trên pallet) | 50mm |
| Chiều cao sản phẩm tối đa | 250mm |
| Chiều cao xếp chồng tối đa (pallet + chiều cao của sản phẩm một lớp) | 640mm |
| Sản xuất ở mức độ thấp trên pallet | |
| Chiều cao sản phẩm tối đa | 600mm |
| Sản xuất ở mức độ thấp trên sàn | |
| Chiều cao sản phẩm tối đa | 650mm |
| Sản xuất trên sàn | |
| Chiều cao sản phẩm tối đa | 1.000mm |
| Chiều cao sản phẩm tối thiểu | 250mm |
| Trọng lượng máy | |
| Không có thiết bị khuôn và bột màu | 11,7 T |
| Thiết bị sắc tố | 1,7 T |
| Kích thước máy | |
| Tổng chiều dài (không có thiết bị sắc tố) | 4.400mm |
| Tổng chiều dài (với thiết bị sắc tố) | 6.380mm |
| Tổng chiều cao tối đa | 3.700mm |
| Chiều cao tối thiểu (chiều cao vận chuyển) | 3.240mm |
| Tổng chiều rộng (bao gồm bảng điều khiển) | 2.540mm |
| Hệ thống rung | |
| Lực kích thích tối đa của bàn rung | 80KN |
| Lực kích thích tối thiểu của rung động đỉnh | 40KN |
| Tiêu thụ năng lượng | |
| Dựa trên số lượng bàn rung tối đa | 42KW |
năng lực sản xuất
| Loại khối | Kích thước (mm) | Hình ảnh | Số lượng/chu kỳ | Thời gian chu kỳ | năng lực sản xuất (Mỗi 8 giờ) |
| Khối rỗng | 400*200*200 |
|
12 | 40 tuổi | 8.640 chiếc |
| Máy lát nền hình chữ nhật | 200*100*60 |
|
54 | 38 giây | 817m2 |
| Máy lát nền hình chữ nhật (không có facemix) | 200*100*60 |
|
54 | 36 giây | 864m2 |
| Máy lát đường UNI | 225*112.5*60-80 |
|
40 | 38 giây | 757m2 |
| Đá vôi | 150*1000*300 |
|
4 | 46 giây | 2.504 chiếc |
